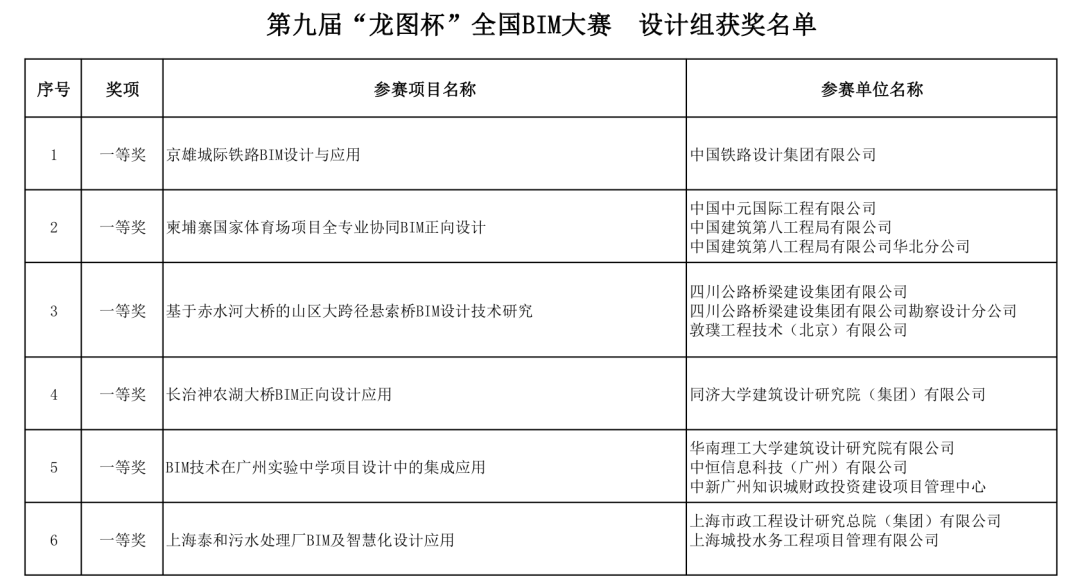

2020年9月3日，中国图学学会官网公布了2020第九届“龙图杯”全国BIM（建筑信息模型）大赛的获奖名单。我院项目荣获设计组二等奖。

龙图杯是目前国内获得最高专业认可、最具含金量的BIM专业赛事。本次所获奖项是我院建院以来，集体项目第一个国家二等奖，也是泰安市工程建设行业在龙图杯第一个国家二等奖。

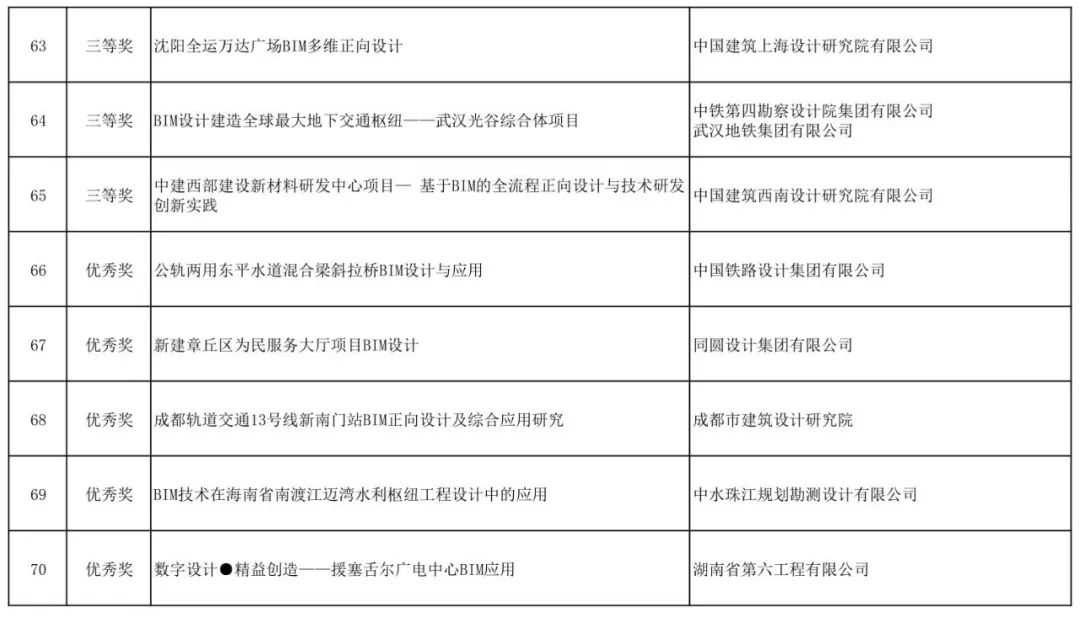

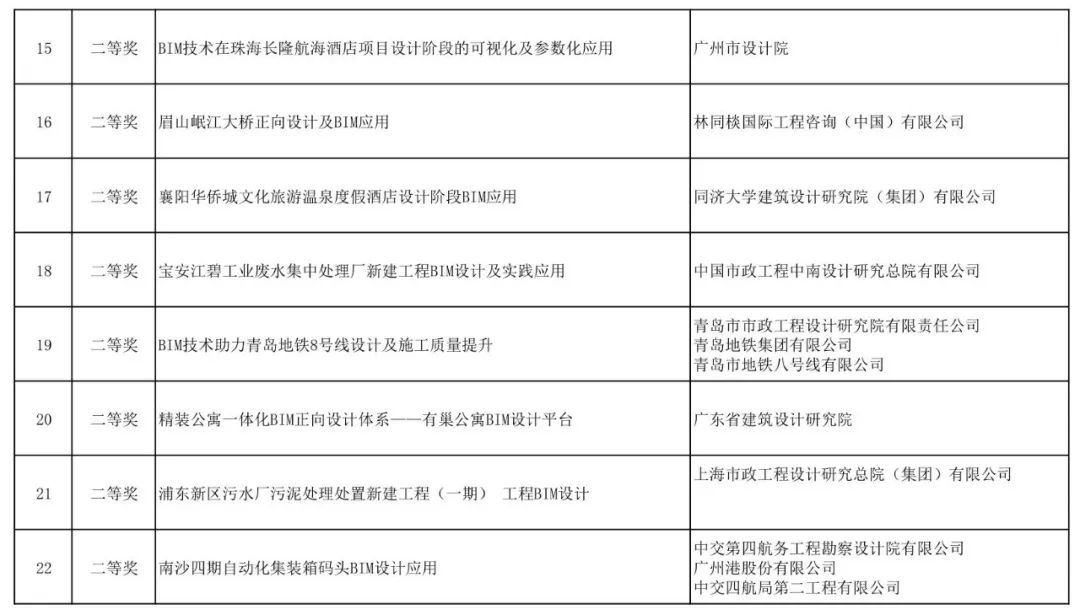

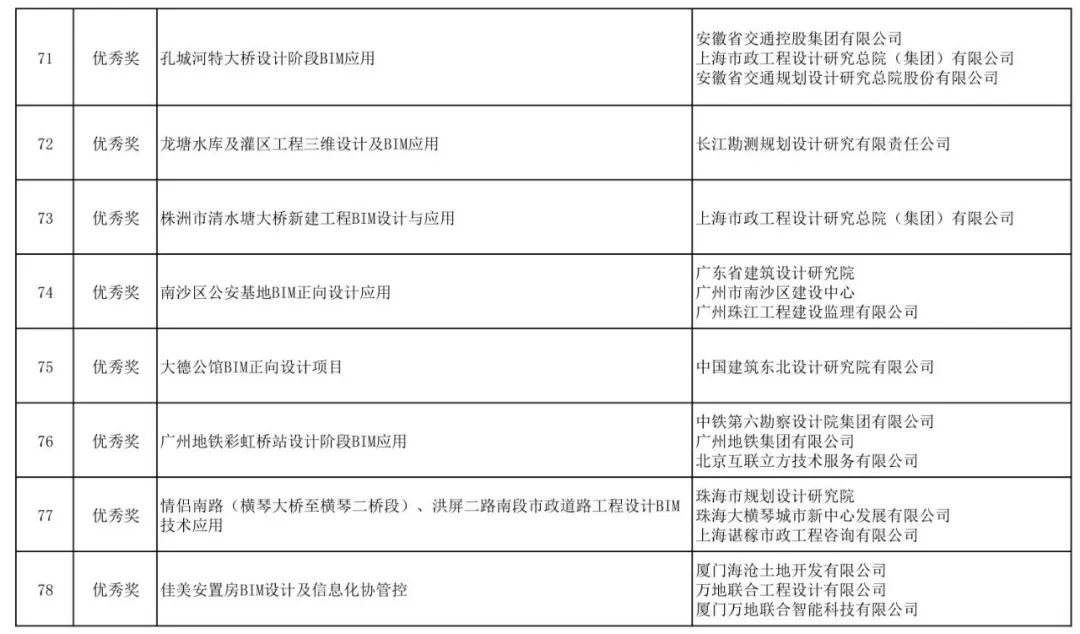

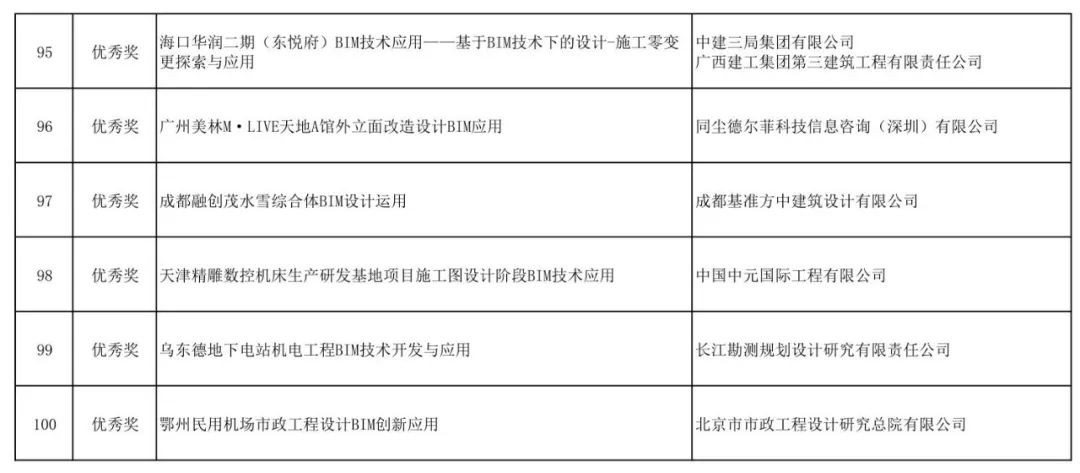

本次大赛共收到设计、施工、综合、院校4个组别的1999项成果，其内容涵盖BIM应用的各个阶段，参赛单位来自全国各地。通过初评、复评、入围审核、终评答辩、评审结果公示等环节，确认了本届大赛四个组别的最终名次。其中一等奖61名，二等奖134名，三等奖199名，优秀奖294名。

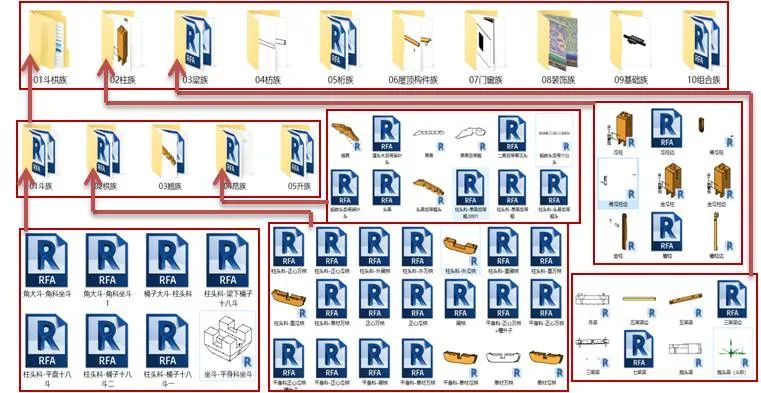

建立“族”文件使我们更为直观的了解和认识同类型建筑构件的全貌，从而更为直观的展示各种构件的分类形式。

天贶殿

天贶殿为岱庙的主体建筑，位于岱庙中轴线中后部，前后有仁安门、中寝宫，左右环廊相接。始建于宋大中祥符年间，元代重修时改称仁安殿，明重修后更名为峻极殿，民国初复称天贶殿。现存天贶殿应为清乾隆年间重修时所建。

其构筑形式是在上层檐柱上安挑尖梁、穿插枋与内围金柱相勾连，挑尖梁尾插在里围金柱上。里围金柱支撑五架梁，组成进深方向的基本构架。其山面在下层稍间外围金柱位置施挑间顺梁，在挑间顺梁上，自山面正心桁向内退一步廊步架处立童柱，直通上屋檐，作为山面上层的檐柱。在转角部分于下檐正心桁处设趴梁，上立童角柱承托角科斗拱。

两山屋面采用了推山的形式，屋面相交形成一条向外侧弯曲的曲线。为使正脊加长向两侧延伸，脊桁挑出于脊瓜柱之外，在下面施太平梁，梁上栽雷公柱支顶挑出的脊桁条头。

天贶殿台明处于高大的台基之上，台基呈“凸”形，殿前台基南北纵深825厘米，东西两端置碑亭，台明与台基间设踏跺5组，分别与明间、次间、稍间相对。台基前为露台，露台与殿前台基相连，中设踏跺3组。大露台东西各设跺台1个，上下各设踏道2条。

东御座

东御座位于岱庙汉柏院北，旧称迎宾堂，清乾隆三十五（1770年）拓建，改为驻跸亭，成为御用之所。东御座是岱庙内保存最为完整的一个清代院落，整个院落松柏掩映，清静雅致。

把模型每一个“构件对象”相关的任何信息都记录下来，建立数据库，方便查询使用，为后续古建筑项目的修缮工作提供数据支撑。

环咏亭

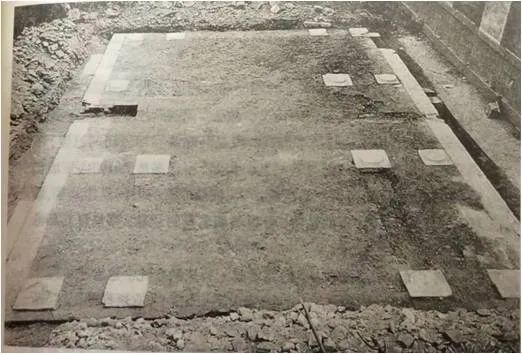

环咏亭基址于2001年10月被发现，其具体位置在今之文物库房的西北角，古之西华门的东侧，鲁班殿的西南侧与志书记载相吻合。从遗址的柱础分布看，是纵横四行排列。在南北两面的中心部位，遗有踏道，在金柱间遗有墙体痕迹。从整个遗迹分析，是一座五架梁双步廊的建筑。

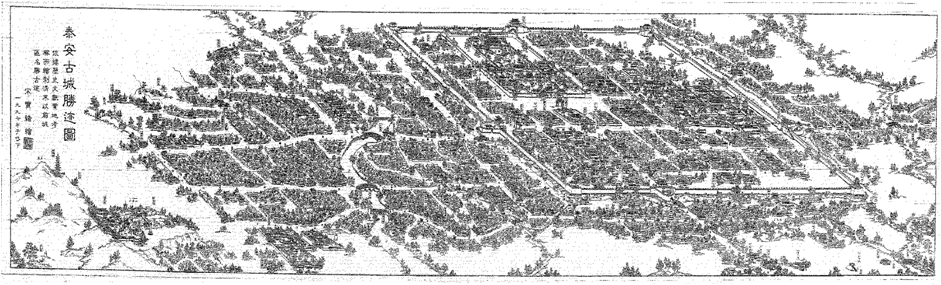

在清嘉庆十三年（1808年）刻本的《泰山志》图考中的《岱庙图》，环咏亭的形式绘制的较为明确：环咏亭有两进院落，前为宫门楼，与垣墙的南墙组成第一进院。在其南墙的东西两端，各辟一门。第二进院就是四面垣墙与三间亭屋组成，在北墙上可见镶嵌的石刻。

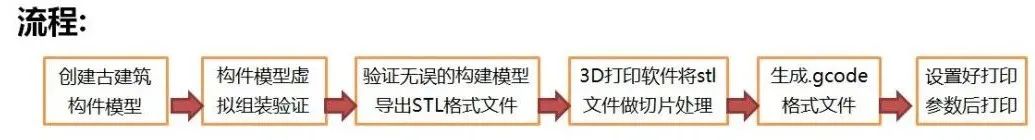

3D打印技术在古建筑复原中应用

通过3D打印古建筑的可拆卸结构模型，实现了从二维平面图像到三维实体模型的转换，这是古建筑研究的一个巨大飞跃。

BIM 技术的可视化的思路，使人们将传统的平面式表达的复杂构件空间形式转换成三维的立体实物图形展示在人们面前，也增加了不同构件间的互动性及反馈性。通过BIM+VR，将古建筑物的数字模型，以虚拟现实的方式呈现出来，借助人机交互，实现人们足不出户的参观建筑遗产，提供身临其境的视觉和空间感受,领略人类文明的辉煌成果，为后续古建筑的精确保护和科学研究提供直观的数据支撑。

BIM技术的参数化理念和数据库功能为古建筑的保护和研究注入了新的理念，提供了新的思路，BIM 技术的应用将开创古建筑保护和开发利用的新天地，以古建筑信息模型为触媒，上游打通激光扫描、全景摄影等先进测量技术，实现基础数据的完善采集，在下游对接VR、AR、3D打印、GIS等高新技术，充分激发古建筑BIM的潜力，最终形成BIM-VR-AR的完整产业链，这将极大的推动整个文保产业的数字化，实现古建筑保护领域的新的数字技术进步。
